900M-T-5C马蹄烙铁头

发表时间:2017/11/14 00:00:00  浏览次数:12328
字体大小: 【小】 【中】 【大】

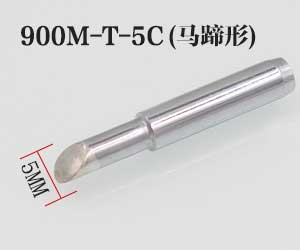

900M-T-5C马蹄烙铁头
900M-T-5C马蹄烙铁头特点与应用
    本厂生产的900M-T-5C烙铁头纯铜制造,耐高温,易上锡,焊点高,尺寸标准,规格齐全,适用于长时间作业。升温快寿命长。5C烙铁头适用于粗大的端子,电路板上的接地。电源部分等需要较大热量的焊接场合。适用于936系列焊台907手柄。
900M-T-5C无铅烙铁头规格尺寸
    900M-T规格5C 总长 42mm 外直径6.5mm 内直径 4.2mm 咀5mm
900M-T-5C无铅烙铁头尺寸图
5C烙铁头与6C烙铁头对比
    1、目前常规汇流条宽度为6MM,焊接使用5C烙铁头部宽度5MM,正常焊接面积 5/6=83.3%<90%,存在虚焊的风险;
    2、实际测试5C烙铁头焊接拉力上下波动较明显; 宽度5mm 宽度6mm
5C和6C烙铁温度对比
    1.使用5C和6C烙铁头焊接人员作业使用上无明显差异,同台烙铁更换不同烙铁头温度无明显变化;5C温度6C温度说明: 同一台烙铁设定同一温度(设定370℃),实测温度无明显变化,且均在规格范围内 (规格370+/-5℃);
焊接使用和焊接面积对比
    焊接面积对比:
    使用6C烙铁头焊接面积可达到95%以上,使用5C烙铁头焊接面积均小于90%;
说明
    1.5C烙铁头焊接拉开后内部易出现空焊现象;
    2.使用6C烙铁头焊接焊接面积明显比5C烙铁头焊接面积大,且能达到90%以上;
总结
    1.使用5C和6C烙铁头焊接焊接拉力均符合要求(拉力≥20N);
    2.同一台烙铁设定同一温度(设定370℃),实测温度无明显变化,且均在规格范围内(规格370+/-5℃);
    3.使用6C烙铁头焊接焊接面积明显比5C烙铁头焊接面积大,且焊接面积均能达到90%以上 ;
    4.使用6C烙铁头焊接平均拉力53N大于5C烙铁头焊接拉力44N ;
    5.使用5C和6C烙铁焊接中实测焊接温度差在10~20℃之间;
    6. 综上所述,使用6C烙铁头焊接面积和焊接拉力均优于5C烙铁头建议后续汇流条焊接使用6C烙铁头。同时为避免因焊接速度过快导致短时间内温度过低影响焊接质量,建议烙铁温度增加10℃,以保证焊接焊接效果;
